系统概况

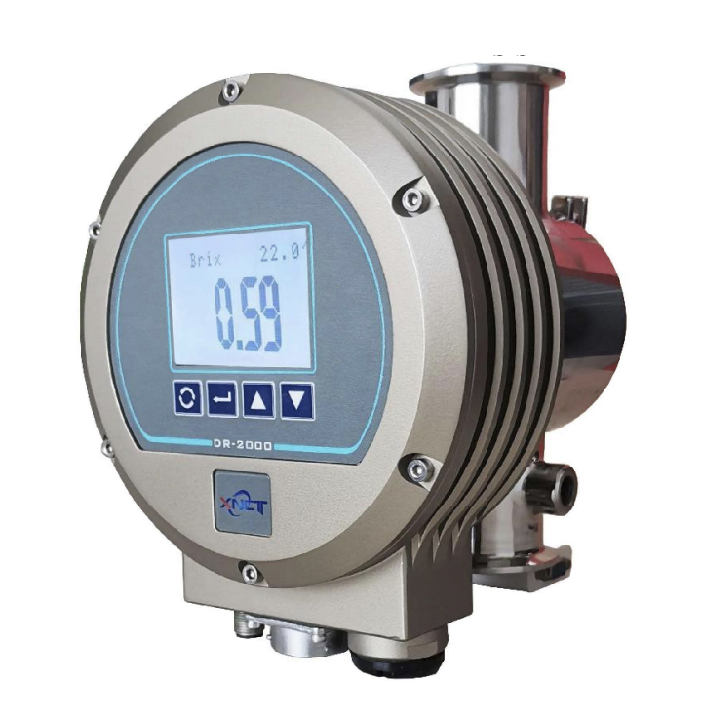

DR-2000数字折光仪的功能是对“折光率”进行连续测量，可以安装在 生产线中对流体的浓度进行连续测量，也可作为故障指示器或完整的工艺过程 控制系统的有机组成部分。

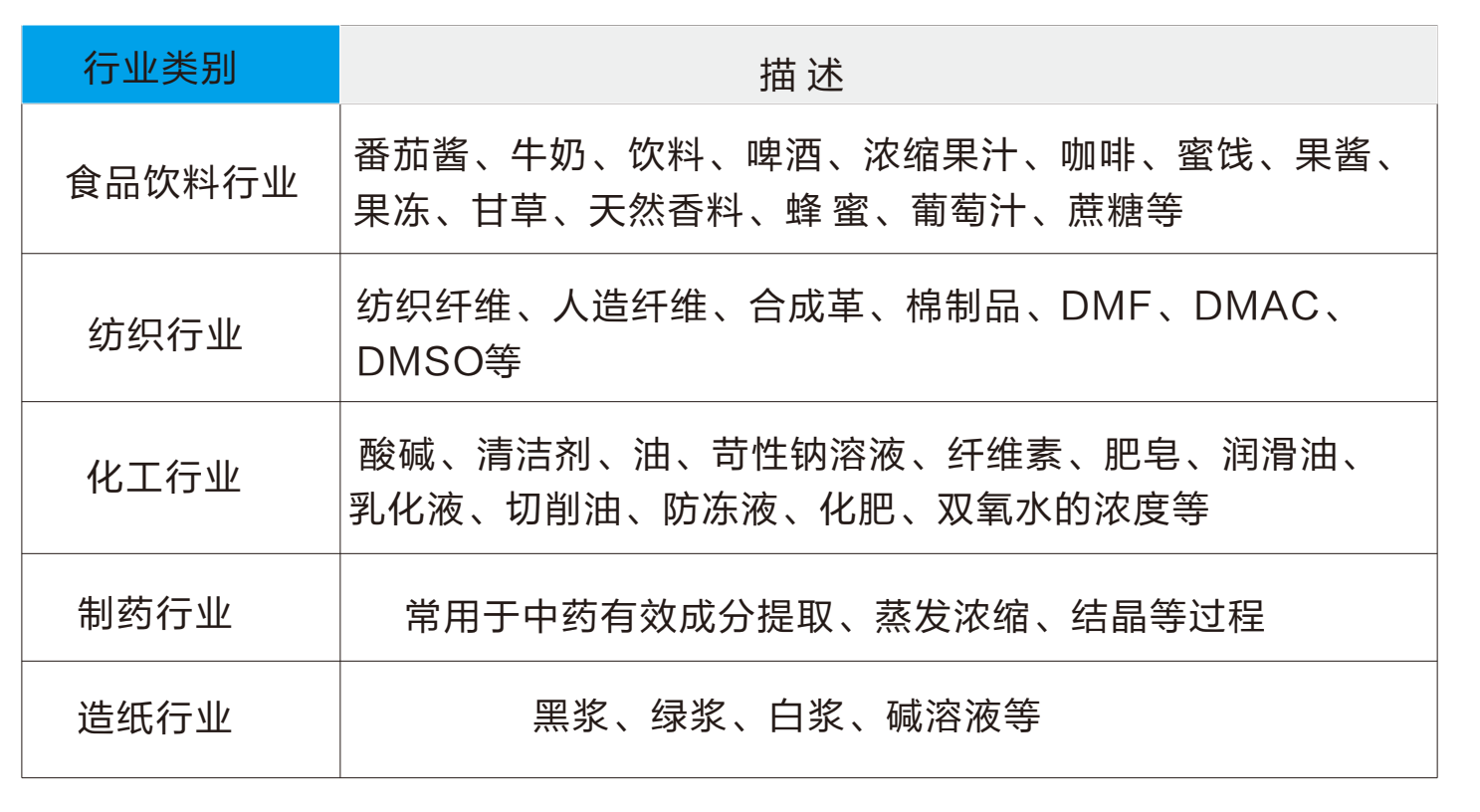

DR-2000可以用于多种不同液体介质的测量，采用特殊的折光法原理，针对混浊的、粘稠状的，或是含有悬浮的固体颗粒的液体介质,依然有良好的表现。 同样地，测量不会受到测量部位压力大小、产品流动速度等等因素的影响。

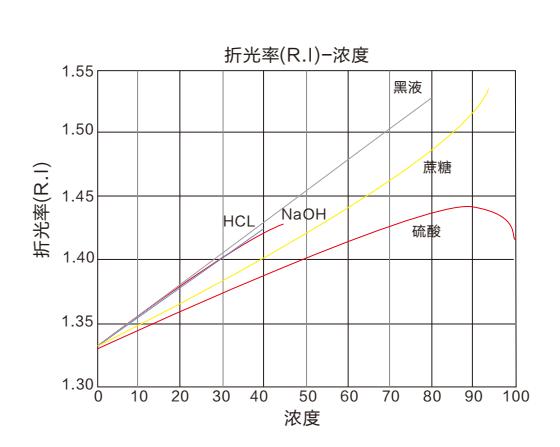

DR-2000配备有一个精密的温度传感器，能够直接测量工艺流程线中产品 的温度。因为折射率与液体介质温度存在一定的函数关系，通过专门的运算方法来对温度实现自动补偿，从而达到精准的测量。

DR-2000出厂前已按照用户工艺段要求,结合产品的"折光率"特点进行了参 数设置及校准，用户可按说明书中的要求进行快速安装和使用。

检测原理：

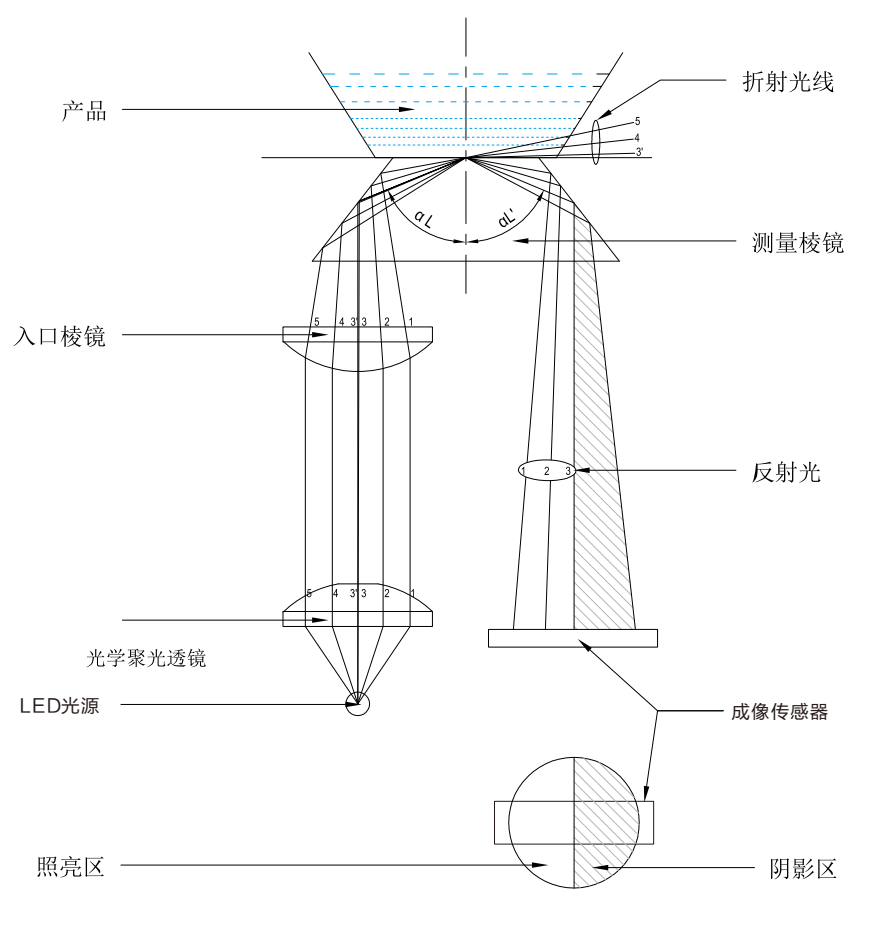

在DR-2000数字折光仪中，采用专门的光学系统和电路系统两部分组成；光路由特制的LED发光元件，向外发送一束光线，这束光线通过测量棱镜，与有待分析的液体发生接触。棱镜与液体之间的分界面，会发生折射现象。

一部分光束折射进入测试液体中，发生散射后，液体吸收。另一路光束在 液体表面发生反射，经过设定的路径反射到光学成像传感器中。由于液体浓度的不同，光束发生的折射也不同，反射到传感器上后，对光束进行明亮和黑暗区域的关系分析，通过算法计算出浓度与反射率的函数关系，从而达到对浓度的精确测量。

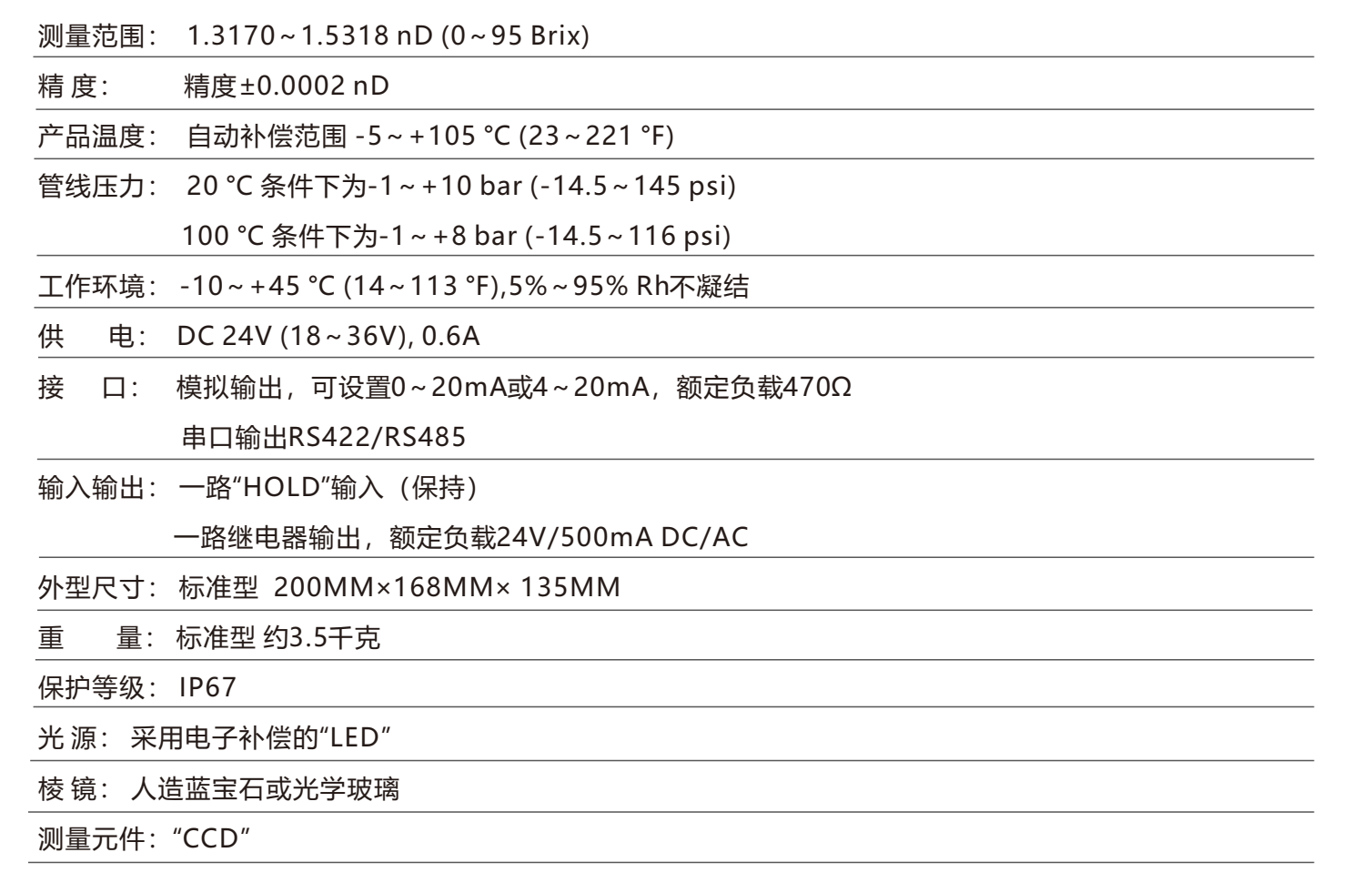

技术参数
