一、目前火检外导管所遇到的问题及分析

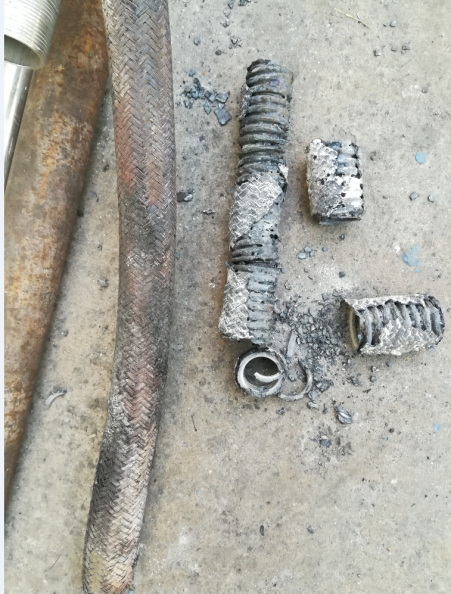

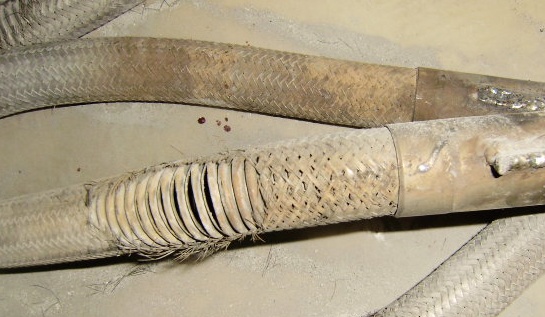

1、火检外导管安装在锅炉二次风箱内，由于二次风带粉，长时间的冲刷，导致火检外导管软管部分磨损严重，外导管漏风；
2、 火检外导管的安装距锅炉燃烧着火点过近，燃烧器前部温度过高，致使火检光纤损坏严重；
3、磨损的火检外导管金属软管，无法对光纤起到有效的保护作用，导致光纤频繁的更换，大大增加了维护成本和维护工作量，同时也对锅炉的安全运行带来风险。

二、陶瓷导管的优点
1、不润性好，有光滑的釉面，几何加工精度高，维护费用低。
2、耐冲刷，抗热震性好，改进对熔融金属耐腐蚀能力；
3、陶瓷耐温度高，一般达到1000℃以上，满足锅炉燃烧的工况。

陶瓷导管具有导热率低,热稳定性好,抗浸润耐腐蚀,对有效解决火检外导管高温烧坏及磨损等问题。

三、解决方案

保留火检外导管的软管部分结构，加强软管部分的保护。采用陶瓷环结构，将陶瓷环套在软管的外圈，类似于蛇的关节，软管仍可以自由的弯曲，而经过陶瓷环的保护，导管的耐温、耐磨性得到大幅提升.

（附示意图）

四、升级后达到的效果

1、提高火焰检测器的稳定性；

2、导管的耐磨性、耐温性大幅提升，导管及光纤的寿命均大大延长；

3、维护人员不再需要批量更换导管，维护工作量大幅减少。
